用舌头去添高潮无码视频,国产成人AV免费观看,亚洲成av人片在线观看无,亚洲AV色区一区二区三区

新聞中心
您當(dāng)前的位置 ： 首 頁 > 新聞中心 > 行業(yè)資訊

等溫正火爐是否能改造為調(diào)質(zhì)爐嗎?

2020-10-27 15:55:15
次

等溫正火爐是否能改造為調(diào)質(zhì)爐嗎?


       一般正火，是加熱保溫加空冷的過程；調(diào)質(zhì)則是加熱保溫加高溫回火的過程。作為結(jié)構(gòu)鋼的中碳碳素鋼和中碳合金鋼在調(diào)質(zhì)之前多有一次正火，以便消除冷熱加工應(yīng)力，均勻組織，細(xì)化晶粒。加熱溫度多在850- 900℃之間。尺寸較大的工件，正火空冷后還要有一次高溫回火，為的是消除加熱應(yīng)力。等溫正火是正火的一種特例，是直接得到索氏體(細(xì)片狀）的一種熱處理方式。調(diào)質(zhì)處理加熱溫度基本也就在這個(gè)溫度段(800-900℃)，回火溫度多在500-650℃。調(diào)質(zhì)處理得到的回火索氏體為粒狀或點(diǎn)狀。用此爐改造為調(diào)質(zhì)處理爐應(yīng)當(dāng)沒問題，加熱保溫功能要求一致，加熱溫度合適。等溫爐用于調(diào)質(zhì)淬火后的高溫回火也恰到好處，溫度段剛剛好。

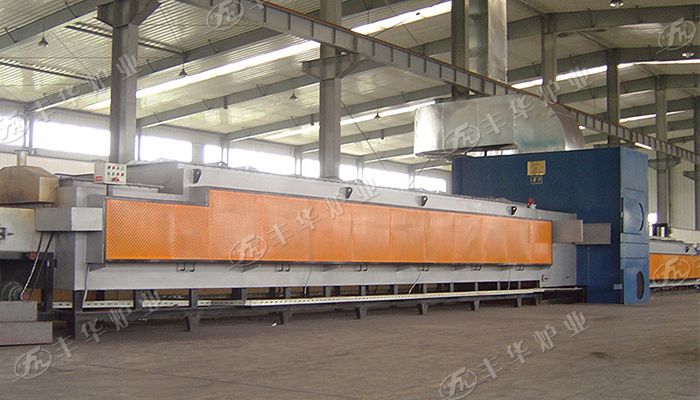

等溫正火爐

       正火是將鋼加熱到Ac3 (或AcCM)以上適當(dāng)溫度（一般增加30-50℃），保溫以后再空氣中冷卻得到珠光體類組織的熱處理工藝。其目的是消除或改善坯料制備時(shí)所造成的各種組織缺陷，獲得有利于切削加工的組織和硬度，改善組織中各組成相的形態(tài)和分布，細(xì)化晶粒，為熱處理做好組織準(zhǔn)備。常用作齒輪用鋼的預(yù)先熱處理，但因其冷卻方式是在空氣中連續(xù)冷卻，珠光體類組織形成溫度跨度大，組織均勻性差，硬度離散度大，機(jī)加工性能不好，容易導(dǎo)致熱處理變形。因此，近年來汽車用齒輪鋼件普遍采用等溫正火，作為其預(yù)先熱處理。


       正火加熱爐的落料口與中間冷卻裝置之間有一段裸露在空氣中，落料口處設(shè)置有保溫簾。 等溫正火爐有時(shí)候啟動冷卻機(jī)構(gòu)的冷卻風(fēng)扇時(shí)，會有一定量的風(fēng)會進(jìn)入正火加熱爐的落料口造成溫度下降。 等溫爐的接料口處由于遠(yuǎn)離冷卻風(fēng)扇，故啟動冷卻風(fēng)扇時(shí)對等溫爐溫度無影響。但等溫爐1區(qū)應(yīng)多設(shè)置一些加熱裝置，防止零件進(jìn)去后溫度下降過快。


       產(chǎn)生的原因及危害：滲碳濃度突然過渡就是表面與中心的碳濃度變化加劇，不是由高到低的均勻過渡，而是突然過渡。產(chǎn)生此缺陷的原因是滲碳劑作用很強(qiáng)烈(如新配制的木炭，舊滲碳劑加得很少)，同時(shí)鋼中有Cr、Mn、Mo等合金元素是促使碳化物形成強(qiáng)烈，而造成表面高濃度，中心低濃度，并無過渡層。產(chǎn)生此缺陷后造成表里相當(dāng)大的內(nèi)應(yīng)力，在淬火過程中或磨削過程中產(chǎn)生裂紋或剝落現(xiàn)象。


上一篇：沒有了

近期瀏覽：
