返回首頁(yè)
MENU
企業(yè)郵箱
Copyright ? 東臺(tái)豐華爐業(yè)有限公司 All rights reserved 備案號(hào)：蘇ICP備10099844號(hào)-1 主要從事于網(wǎng)帶正火爐,網(wǎng)帶正火爐廠家,網(wǎng)帶正火爐廠, 歡迎來(lái)電咨詢！ 揚(yáng)天網(wǎng)絡(luò)
Copyright ? 東臺(tái)豐華爐業(yè)有限公司 All rights reserved 備案號(hào)：蘇ICP備10099844號(hào)-1 主要從事于網(wǎng)帶正火爐,網(wǎng)帶正火爐廠家,網(wǎng)帶正火爐廠, 歡迎來(lái)電咨詢！ 揚(yáng)天網(wǎng)絡(luò)
聯(lián)系人：丁先生
手 機(jī)：13921835998
電 話：0515-85531999
傳 真：0515-85936868
Q Q：542858909
郵 箱：dtfhly@163.com
地 址：江蘇東臺(tái)市臺(tái)南工業(yè)園區(qū)16號(hào)
網(wǎng) 址：hhbqjjhzh.com

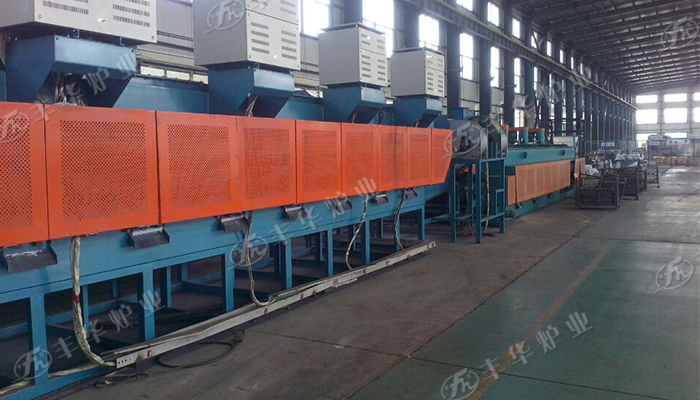

等溫正火爐的結(jié)構(gòu)什么樣的才合理？
正火加熱爐的落料口與中間冷卻裝置之間有一段裸露在空氣中，落料口處設(shè)置有保溫簾。 有時(shí)候啟動(dòng)冷卻機(jī)構(gòu)的冷卻風(fēng)扇時(shí)，會(huì)有一定量的風(fēng)會(huì)進(jìn)入正火加熱爐的落料口造成溫度下降。 等溫爐的接料口處由于遠(yuǎn)離冷卻風(fēng)扇，故啟動(dòng)冷卻風(fēng)扇時(shí)對(duì)等溫爐溫度無(wú)影響。但等溫爐1區(qū)應(yīng)多設(shè)置一些加熱裝置，防止零件進(jìn)去后溫度下降過(guò)快。
技術(shù)要求：
1．零件重量：0.5～5.0Kg；零件厚度≤80mm；零件直徑：≤Φ200 mm。
2．零件技術(shù)指標(biāo)要求：
硬度散差：同批生產(chǎn)的零件尺寸、形狀應(yīng)相同。同批料硬度散差±10HB;同一零件硬度散差±7HB；對(duì)于提供典型處理鍛件，同一零件硬度散差±5HB。
3．設(shè)備總功率約：485Kw
4．爐溫均勻性：加熱系統(tǒng)±10℃；等溫二區(qū)±5℃。
5．爐壁溫升：≤45℃（加室內(nèi)溫度）。
6．設(shè)備總長(zhǎng)度約：25000-30000mm。
表面產(chǎn)生六角形裂紋。這是因?yàn)橛糜操|(zhì)砂輪表面受到過(guò)份磨削，而發(fā)熱所致。也與熱處理回火不足，等溫正火爐殘余內(nèi)應(yīng)力過(guò)大有關(guān)。用酸浸蝕后，凡是有缺陷部位呈黑色，可與沒(méi)有缺陷處區(qū)別開(kāi)來(lái)。這是磨削時(shí)產(chǎn)生熱量回火。使馬使體轉(zhuǎn)變?yōu)榍象w組織的緣故。其實(shí)，裂紋在磨削后肉眼即可看見(jiàn)。
產(chǎn)生的原因及危害：滲碳濃度突然過(guò)渡就是表面與中心的碳濃度變化加劇，不是由高到低的均勻過(guò)渡，而是突然過(guò)渡。產(chǎn)生此缺陷的原因是滲碳劑作用很強(qiáng)烈(如新配制的木炭，舊滲碳劑加得很少)，同時(shí)鋼中有Cr、Mn、Mo等合金元素是促使碳化物形成強(qiáng)烈，而造成表面高濃度，中心低濃度，并無(wú)過(guò)渡層。產(chǎn)生此缺陷后造成表里相當(dāng)大的內(nèi)應(yīng)力，在淬火過(guò)程中或磨削過(guò)程中產(chǎn)生裂紋或剝落現(xiàn)象。
一般正火，是加熱保溫加空冷的過(guò)程；調(diào)質(zhì)則是加熱保溫加高溫回火的過(guò)程。作為結(jié)構(gòu)鋼的中碳碳素鋼和中碳合金鋼在調(diào)質(zhì)之前多有一次正火，以便消除冷熱加工應(yīng)力，均勻組織，細(xì)化晶粒。加熱溫度多在850- 900℃之間。尺寸較大的工件，正火空冷后還要有一次高溫回火，為的是消除加熱應(yīng)力。
